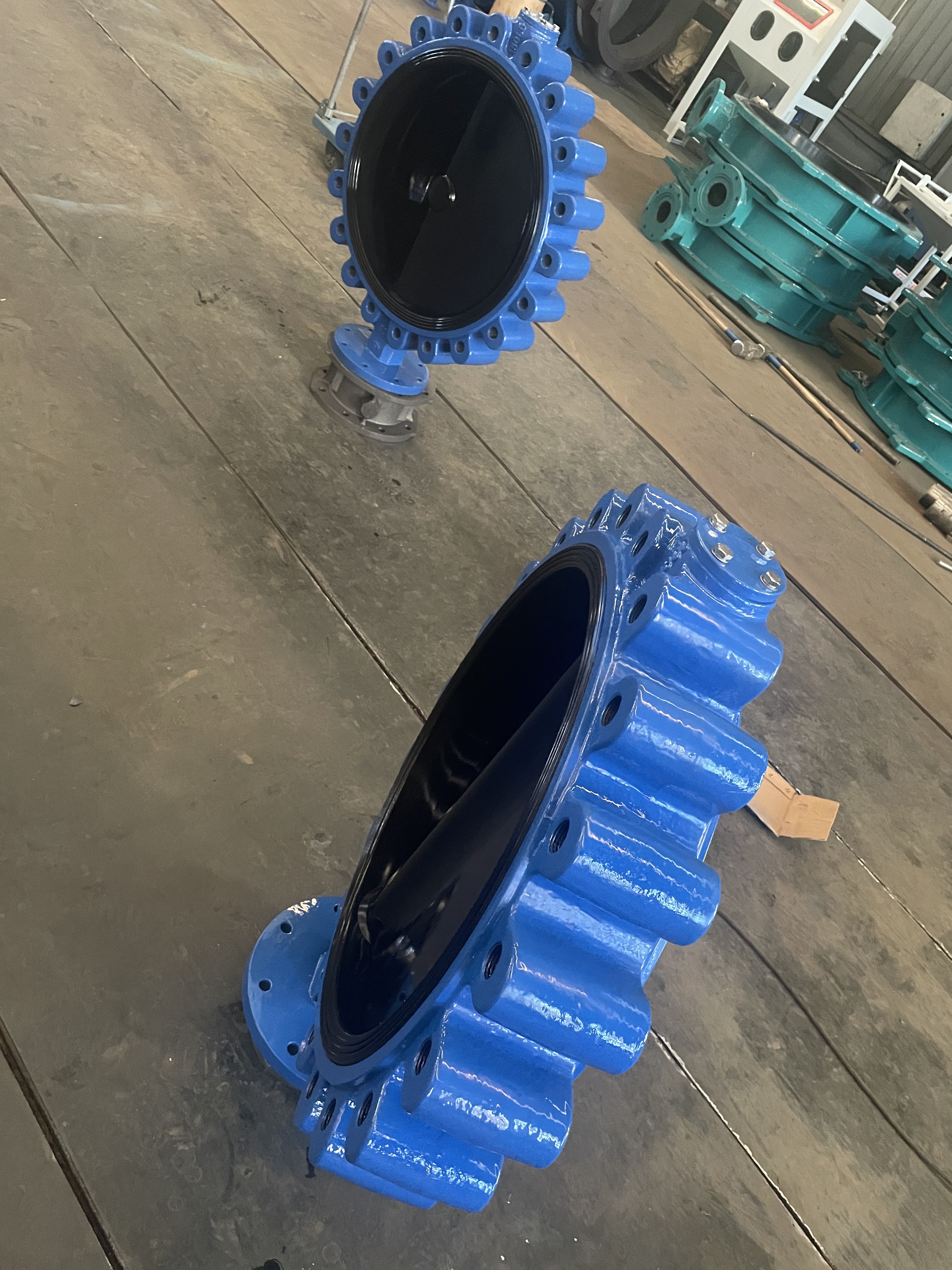

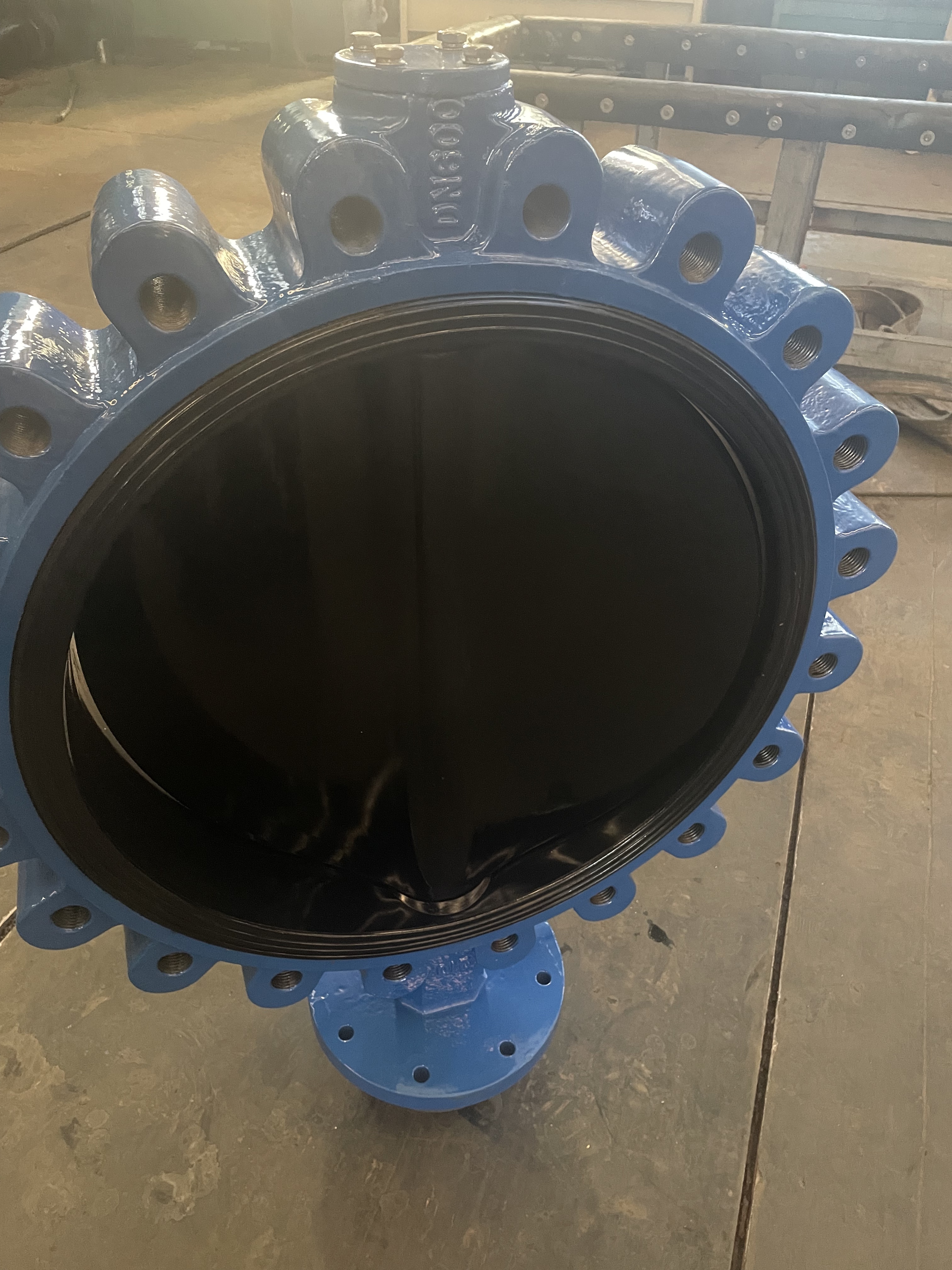

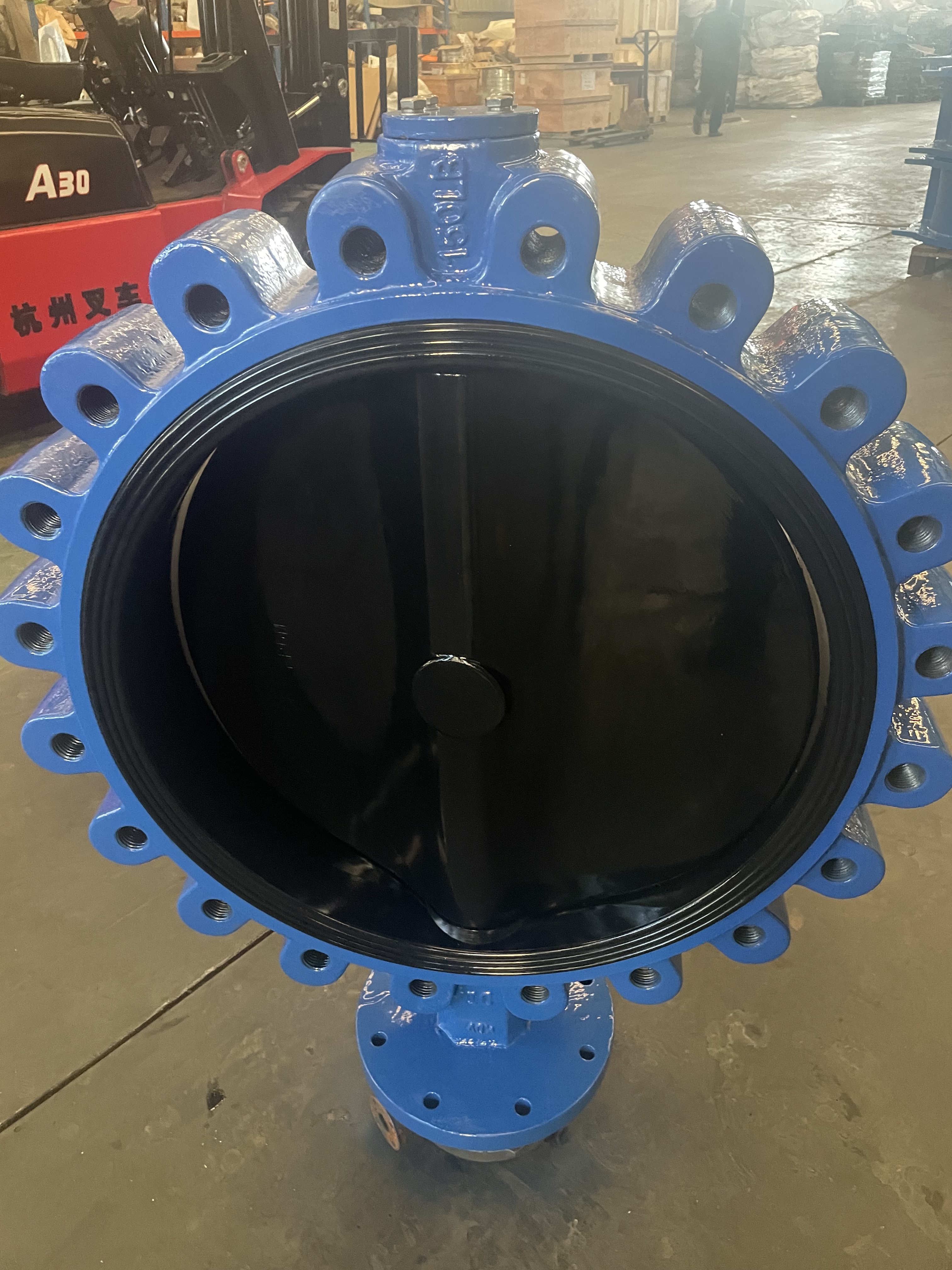

Van bướm có tai nối 24" DN600 Class150, đĩa lót EPDM.

Van bướm có tai nối 24" loại 150 — Đĩa lót EPDM

Van bướm kiểu tai nối 24 inch (DN600) loại 150 của Laux Valve là loại van hiệu suất cao, đường kính lớn, được thiết kế cho các ứng dụng xử lý nước, nước thải và công nghiệp đòi hỏi khắt khe. Với thân van bằng gang dẻo và đĩa van lót EPDM, van bướm này có khả năng chống ăn mòn vượt trội, khả năng làm kín hai chiều đáng tin cậy và tuổi thọ cao ngay cả khi hoạt động liên tục. Cho dù được sử dụng trong hệ thống phân phối nước đô thị, xử lý nước thải, hệ thống HVAC hay nhà máy chế biến hóa chất, van này đều mang lại hiệu suất ổn định và không rò rỉ.

Là một nhà sản xuất van bướm chuyên nghiệp với hơn 13 năm kinh nghiệm, Laux Valve đảm bảo mọi van bướm kiểu tai nối Class 150 đều đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt. Thiết kế thân van kiểu tai nối tích hợp các lỗ bu lông được ren hoàn toàn, cho phép vận hành ở áp suất định mức tối đa – một tính năng quan trọng cho việc cách ly đường ống và bảo trì ở phía hạ lưu. Van hoàn toàn tương thích với mặt bích ANSI B16.5 Class 150 và có các tùy chọn hộp số tay, bộ truyền động khí nén hoặc bộ truyền động điện để phù hợp với các yêu cầu vận hành khác nhau.

Các tính năng và lợi ích chính

• Đĩa phanh lót EPDM — Khả năng chống ăn mòn vượt trội: Đĩa gang dẻo được bao bọc hoàn toàn bằng cao su EPDM (Ethylene Propylene Diene Monomer) chất lượng cao, có khả năng chống chịu tuyệt vời với nước, hơi nước, nước nóng, axit loãng, kiềm và hóa chất nhẹ. Lớp lót EPDM cũng cung cấp khả năng chống ozone và thời tiết vượt trội, lý tưởng cho việc lắp đặt ngoài trời. Thích hợp cho các hệ thống nước uống tuân thủ tiêu chuẩn WRAS và NSF 61.
• Thiết kế kiểu tai nối — Khả năng bảo trì tại điểm cuối: Thân van có các lỗ ren bắt bu lông ở cả hai mặt bích, cho phép lắp đặt nhanh chóng và chắc chắn giữa các mặt bích ANSI Class 150. Thiết kế thân van kiểu tai giúp duy trì hoạt động ở áp suất định mức tối đa, loại bỏ nhu cầu sử dụng mặt bích phía hạ lưu trong quá trình bảo trì — một lợi thế đáng kể cho các ứng dụng cách ly đường ống.
• Van ngắt hai chiều loại VI: Vòng đệm EPDM được đúc chính xác cung cấp khả năng làm kín hai chiều chặt chẽ theo tiêu chuẩn ANSI FCI 70-2 Loại VI, đảm bảo rò rỉ tối thiểu (không rò rỉ trong hầu hết các ứng dụng) và hiệu quả hệ thống tối đa.
• Đường kính lớn — 24" (DN600): Được thiết kế cho các đường ống cấp nước sinh hoạt lưu lượng cao, xử lý nước thải và đường ống nước làm mát công nghiệp. Đường kính lớn giúp giảm thiểu tổn thất áp suất qua van, giảm chi phí bơm và cải thiện hiệu quả năng lượng tổng thể của hệ thống.
• Tấm gắn trực tiếp ISO 5211: Mặt bích trên cùng tuân thủ tiêu chuẩn ISO 5211, cho phép lắp đặt trực tiếp và dễ dàng các hộp số tay, bộ truyền động khí nén hoặc bộ truyền động điện mà không cần giá đỡ hoặc bộ chuyển đổi bổ sung, giúp đơn giản hóa việc lắp đặt và giảm chi phí.
• Thiết kế thân van chống nổ: Trục van bằng thép không gỉ nguyên khối được thiết kế với tính năng giữ chống bung, đảm bảo trục van được giữ chắc chắn bên trong thân van ngay cả trong điều kiện áp suất cao, mang lại sự an toàn tối đa cho người vận hành và thiết bị.
• Chống ăn mòn — Lớp phủ Epoxy: Thân bằng gang dẻo được phủ một lớp sơn epoxy bền chắc (màu xanh RAL 5015 tiêu chuẩn, có thể tùy chỉnh), giúp bảo vệ lâu dài chống ăn mòn trong nước, nước thải và môi trường ăn mòn nhẹ. Độ dày lớp phủ: 80-120 micron.
• Mô-men xoắn vận hành thấp — Kéo dài tuổi thọ bộ truyền động: Thiết kế đĩa được tối ưu hóa về mặt thủy động lực học giúp giảm yêu cầu mô-men xoắn vận hành, dẫn đến hoạt động êm ái hơn, kích thước bộ truyền động nhỏ hơn và tuổi thọ kéo dài hơn cho cả van và thiết bị truyền động.
• Truy xuất nguồn gốc nguyên vật liệu đầy đủ: Mỗi van đều được gán một số sê-ri duy nhất, cho phép truy xuất nguồn gốc đầy đủ các chứng nhận nguyên vật liệu, hồ sơ sản xuất, báo cáo kiểm tra kích thước và kết quả thử nghiệm thủy tĩnh trong suốt vòng đời sản phẩm.
• Có thể tùy chỉnh theo yêu cầu OEM/ODM: Chiều dài thân trục tùy chỉnh, màu sơn đặc biệt, vật liệu đĩa độc đáo và các gói truyền động được thiết kế riêng đều có sẵn theo yêu cầu với thời gian giao hàng cạnh tranh.

3. Thông số kỹ thuật vật liệu

Tính chất của cao su EPDM

4. Thông số kỹ thuật

5. Thông số kích thước (24" / DN600)

Lưu ý: Kích thước chỉ mang tính tham khảo. Vui lòng yêu cầu bản vẽ kích thước chính thức để phục vụ cho việc lắp đặt cuối cùng.

6. Ứng dụng

Van bướm có tai nối 24" DN600 Class 150 này phù hợp với nhiều ứng dụng công nghiệp và đô thị, bao gồm nhưng không giới hạn ở:

• Hệ thống đường ống cấp nước, xử lý và phân phối nước đô thị
• Các nhà máy xử lý nước thải (WWTP) — đường ống dẫn nước thải đầu vào, đầu ra và bùn thải.
• Trạm bơm thu gom và chuyển tải nước thải
• Hệ thống HVAC — hệ thống nước lạnh, nước nóng và nước làm mát dàn ngưng tụ
• Hệ thống phòng cháy chữa cháy — đường ống dẫn nước chữa cháy, hệ thống phun nước, mạng lưới trụ cứu hỏa.
• Hệ thống cấp và tuần hoàn nước làm mát công nghiệp
• Nhà máy phát điện — tháp giải nhiệt và hệ thống nước thô
• Các dự án thủy lợi nông nghiệp và thoát nước
• Cơ sở chế biến thực phẩm và đồ uống
• Hệ thống đường ống trong ngành hàng hải và đóng tàu (nước dằn, làm mát, nước đáy tàu)
• Khai thác mỏ và chế biến khoáng sản — đường ống dẫn bùn và nước xử lý
• Nhà máy khử muối - lấy nước biển và xả nước muối.

7. Hướng dẫn cài đặt

Việc lắp đặt đúng cách là rất cần thiết để đảm bảo hiệu suất hoạt động tối ưu và tuổi thọ của van. Hãy làm theo các hướng dẫn sau khi lắp đặt van bướm có tai nối 24" DN600:

1. Kiểm tra trước khi lắp đặt: Kiểm tra van xem có hư hỏng nào có thể nhìn thấy trong quá trình vận chuyển không. Xác minh kích thước van, định mức áp suất và khả năng tương thích mặt bích có phù hợp với thông số kỹ thuật đường ống hay không.
2. Chuẩn bị đường ống: Đảm bảo các mặt bích đường ống sạch sẽ, không có mảnh vụn, vảy hàn và cặn gioăng. Các đầu ống phải được căn chỉnh chính xác, không bị lệch hoặc sai góc.
3. Định vị van: Đặt van vào giữa hai mặt bích với đĩa van ở vị trí hơi mở (10-15°) để tránh làm hỏng gioăng trong quá trình lắp đặt. Căn giữa thân van giữa hai mặt bích.
4. Bu lông: Luồn bu lông qua các lỗ mặt bích và lỗ tai van. Siết chặt bu lông từ từ theo trình tự chéo để đảm bảo độ nén đều của đế van. Không siết quá chặt — hãy tham khảo giá trị mô-men xoắn khuyến nghị.
5. Kiểm tra hoạt động của đĩa: Sau khi lắp đặt, hãy mở và đóng van hoàn toàn để kiểm tra hoạt động trơn tru và độ kín khít. Đảm bảo đĩa van không gây cản trở đường kính trong của ống.
6. Lắp đặt bộ truyền động (nếu có): Lắp bộ truyền động lên mặt bích trên cùng theo tiêu chuẩn ISO 5211. Kiểm tra sự thẳng hàng của bộ truyền động, siết chặt các bu lông lắp đặt và thực hiện thử nghiệm hành trình đầy đủ trước khi đưa vào vận hành.
7. Không được dùng van làm giá đỡ ống: Van phải được đỡ độc lập. Không được dùng thân van để đỡ trọng lượng của đường ống.

8. Khuyến nghị về bảo trì và dịch vụ

Việc bảo trì thường xuyên đảm bảo van bướm Laux Valve của bạn hoạt động ổn định lâu dài:

• Kiểm tra định kỳ: Kiểm tra van định kỳ 6 tháng một lần hoặc theo lịch bảo trì nhà máy. Kiểm tra xem có rò rỉ bên ngoài, ăn mòn và đảm bảo đĩa van hoạt động trơn tru hay không.
• Thay thế ghế ngồi: Đệm lót EPDM có thể thay thế được. Nếu phát hiện rò rỉ tại đệm lót, có thể thay thế đệm lót mà không cần thay toàn bộ van. Vui lòng liên hệ với Laux Valve để được cung cấp phụ tùng thay thế.
• Kiểm tra gioăng trục van: Kiểm tra vòng đệm O-ring của thân van xem có bị mòn không trong quá trình bảo dưỡng định kỳ. Thay thế nếu phát hiện dấu hiệu rò rỉ ở khu vực thân van.
• Bảo trì bộ truyền động: Đối với van điều khiển bằng hộp số, hãy bôi trơn hộp số theo hướng dẫn của nhà sản xuất hàng năm. Đối với bộ truyền động khí nén, hãy kiểm tra chất lượng khí cung cấp và tình trạng bộ lọc. Đối với bộ truyền động điện, hãy kiểm tra các kết nối điện và điều chỉnh công tắc giới hạn.
• Kho: Nếu van cần được bảo quản trước khi lắp đặt, hãy giữ van trong nhà ở môi trường khô ráo, sạch sẽ. Giữ đĩa van hơi mở (10°) để giảm áp suất ở gioăng. Bảo vệ các mặt bích và mặt bích trên khỏi bị hư hại.

9. Tiêu chuẩn & Chứng nhận

• Tiêu chuẩn thiết kế: API 609, EN 593, MSS SP-67, ISO 10631
• Kết nối mặt bích: ASME B16.5 Loại 150 / EN 1092-1 PN10/PN16
• Gặp mặt trực tiếp: API 609 Bảng 1 / EN 558 Dòng 20
• Kiểm tra và giám định: API 598, EN 12266-1 (Thử nghiệm thủy tĩnh vỏ, thử nghiệm rò rỉ gioăng, kiểm tra mô-men xoắn)
• Mặt bích trên: ISO 5211
• Lớp phủ: Tiêu chuẩn ISO 12944 (Bảo vệ chống ăn mòn cho kết cấu thép)
• Quản lý chất lượng: Đạt chứng nhận ISO 9001:2015 cho cơ sở sản xuất
• Chứng nhận CE: Chỉ thị PED 2014/68/EU (Chỉ thị về thiết bị chịu áp lực) Loại I/II
• Được WRAS phê duyệt: Chương trình tư vấn về quy định nước của Vương quốc Anh — thích hợp cho tiếp xúc với nước uống
• Đạt chứng nhận NSF 61: Các thành phần của hệ thống nước uống Hoa Kỳ/Canada

10. Kiểm soát và thử nghiệm chất lượng

Mỗi van bướm Laux Valve đều trải qua quy trình kiểm soát chất lượng nghiêm ngặt trong suốt quá trình sản xuất:

• Kiểm tra nguyên vật liệu đầu vào: Tất cả nguyên liệu thô đều được đối chiếu với chứng chỉ kiểm định vật liệu (MTC 3.1) và kiểm tra sự phù hợp về kích thước khi nhận hàng.
• Kiểm tra trong quá trình sản xuất: Trong quá trình đúc, gia công và lắp ráp, việc kiểm tra kích thước được thực hiện ở mỗi giai đoạn quan trọng bằng cách sử dụng các dụng cụ đo đã được hiệu chuẩn.
• Thử nghiệm vỏ thủy tĩnh: Thân van được kiểm tra áp suất ở mức gấp 1,5 lần áp suất định mức (Cấp 150: 300 psi / 20,7 bar) để xác minh tính toàn vẹn cấu trúc. Thời gian: tối thiểu 60 giây theo tiêu chuẩn API 598.
• Kiểm tra rò rỉ ghế ngồi: Thử nghiệm rò rỉ hai chiều được thực hiện ở mức chênh lệch áp suất 110% so với định mức. Tiêu chí chấp nhận: Loại VI theo ANSI FCI 70-2 (hầu như không có rò rỉ).
• Kiểm tra mô-men xoắn vận hành: Quá trình vận hành hết hành trình dưới áp suất định mức được thực hiện để kiểm tra giá trị mô-men xoắn và hoạt động trơn tru.
• Kiểm tra lớp phủ: Độ dày lớp phủ epoxy được đo bằng máy đo độ dày màng khô. Thử nghiệm độ bám dính được thực hiện theo tiêu chuẩn ASTM D3359.
• Kiểm tra cuối cùng: Mỗi van đều được kiểm tra trực quan, gắn số sê-ri duy nhất và kèm theo giấy chứng nhận kiểm tra trước khi đóng gói và vận chuyển.

11. Cấu hình và phụ kiện tùy chọn

Van Laux cung cấp nhiều cấu hình và phụ kiện tùy chọn để đáp ứng các yêu cầu ứng dụng cụ thể:

12. Tại sao nên chọn van Laux — Lợi thế cạnh tranh

13. Đóng gói & Vận chuyển

• Bao bì: Mỗi van được bọc riêng bằng lớp nhựa bảo vệ, cố định trong thùng gỗ dán hoặc thùng gỗ khung thép chuyên dụng phù hợp cho vận chuyển đường biển. Mặt bích được bảo vệ bằng nắp nhựa. Tất cả các phụ kiện được đóng gói riêng biệt với nhãn dán rõ ràng.
• Chứng từ vận chuyển: Hóa đơn thương mại, Phiếu đóng gói, Vận đơn đường biển/vận đơn đường hàng không, Giấy chứng nhận xuất xứ (COO), Giấy chứng nhận kiểm định vật liệu (MTC 3.1), Báo cáo kiểm định thủy tĩnh, Nhãn van có số sê-ri.
• Cảng xếp hàng: Cảng Thiên Tân, Trung Quốc (hoặc theo yêu cầu)
• Điều khoản vận chuyển: Các điều khoản FOB, CIF, CFR, EXW, DDP đều có sẵn.
• Thời gian giao hàng: Kích thước tiêu chuẩn: 7-15 ngày. Đơn đặt hàng theo yêu cầu: 15-30 ngày.

14. Bảo hành

Van Laux cung cấp Bảo hành 12 tháng Bảo hành kể từ ngày giao hàng đối với các lỗi sản xuất về vật liệu và tay nghề trong điều kiện sử dụng và vận hành bình thường. Bảo hành bao gồm việc thay thế van hoặc linh kiện bị lỗi miễn phí. Bảo hành không bao gồm các hư hỏng do lắp đặt không đúng cách, sử dụng sai mục đích, sửa đổi trái phép hoặc hao mòn thông thường của vật liệu gioăng có thể thay thế.

15. Cách đặt hàng

Để đảm bảo cấu hình và giá cả chính xác, vui lòng cung cấp các thông tin sau khi gửi yêu cầu hoặc đặt hàng:

1. Kích cỡ: 24" / DN600
2. Áp suất định mức: Lớp 150 / PN16
3. Chất liệu thân máy: Gang dẻo / Gang đúc / Thép cacbon / Thép không gỉ
4. Chất liệu ghế: EPDM / NBR / PTFE / FPM
5. Loại thao tác: Cần gạt / Hộp số / Khí nén / Điện
6. Phụ kiện bộ truyền động (nếu cần): Van điện từ, hộp công tắc giới hạn, bộ định vị, bộ điều chỉnh lọc khí
7. Số lượng: Số lượng yêu cầu và lịch giao hàng ưu tiên
8. Yêu cầu đặc biệt: Màu sơn phủ, thân kéo dài, kiểm tra đặc biệt, tài liệu chứng nhận
